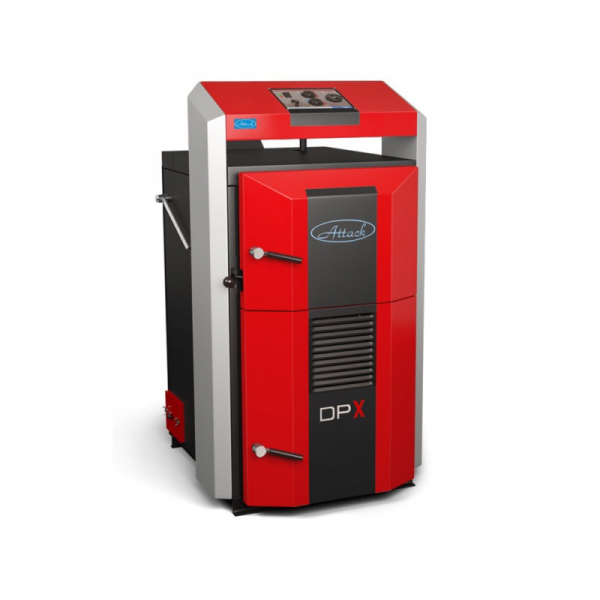

Cazan (centrala) pe combustibil solid, Attack, DPX Profi, gazeificare, 25 kW

Cazanul este proiectat pentru arderea lemnului pe principiul gazeificarii prin intermediul unui exhaustor care absoarbe gazele evacuate din cazan.
Corpul cazanului este construit din placi de otel cu grosimea de 6mm.
Acesta include o palnie de alimentare termorezistenta prevazuta cu o deschidere rectangulara pentru transferul gazelor arse si a gazului.
Dedesubtul acesteia in spatiul post-combustie, este situata o tava pentru cenusa.
In partea posterioara a cazanului exista un canal vertical pentru gazele reziduale cu o trapa glisanta pentru combustibil in partea superioara.
Exista de asemenea o ramificatie de absorbtie pentru racordarea la orificiul de evacuare a gazelor.
In partea superioara a peretului frontal este prezenta o usa de alimentare si in partea inferioara este prezenta o usa pentru evacuarea cenusii.
In mijloc intre usi, cu manta din fata este acoperita clapeta pentru alimenatare cu aer primar si secundar.
In partea laterala stanga, la nivelul mijlocului usii de alimentare se afla tija clapetei de incalzire actionata de usa si parghia pentru curatarea schimbatorului, este izolat exterior termic cu vata minerala amplasata sub panourile mantalei exterioare.
Acesta este prevazut in partea superioara cu un panou de comanda pentru reglarea electromecanica.
Cazanul cu gazeificare ATTACK DPX PROFI este destinat incalzirii economice si ecologice a locuintelor, a cabanelor, pensiunilor, a fabricilor de mici dimensiuni si a obiectivelor similare. Combustibilul utilizat pentru functionarea cazanului ATTACK DPX este lemnul uscat sau peletii.

Seria de cazane ATTACK DPX PROFI este echipata cu schimbator de caldura eficient, tubular, de tip gaz _x0013_ apa. In schimbator sunt montati tulburatori speciali mobili, care servesc la franarea formarii circulatiei turbulente a gazelor arse in schimbator, si prin care se obtine un transfer de caldura mai mare. In acelasi timp, turbulatorii servesc la curatarea schimbatorului, mentinandu-l curat, si astfel atingand parametrii cei mai eficienti de operare.

Cazanele DPX au randament ridicat de 91% si un proces eficient de ardere. Prin instalarea cazanului DPX PROFI se reduc costurile de operare, reflectate in economia de combustibil comparativ cu randamentul mai mic al boilerului pe arderea aceluiasi tip de combustibil.

ATTACK PROFI – generatia _x001C_PID_x001D_ este reprezentata de un reglator avansat, potrivit pentru incalzirea de zi cu zi. Reglarea PID asigura o temperatura perfecta a gazelor arse si o eficienta ridicata. In afara de cazan mai poate regla si doua pompe, si anume: pompa de incalzire si pompa de incarcare a rezervor de acumulare sau ACM.

ATTACK PROFI PID este un regulator avansat , utilizat pentru controlul arderii la cazanele pe lemne cu gazeificare din gama DP, DPX si SLX utilizand algoritmul PID.


Avantajele principale ale reglarii PROFI

Electronica imbunatatita cu un regulator PID fluent al reglari rotatilor ventilatorului dupa temperatura fumului.
Fuzzy logic _x0013_ modificarea ciclului de lucru de arderea lemnului in conditii optime
Eficienta ridicata si ardere stabila.
Posibilitati multiple de reglare, impreuna cu pompa, incarcarea rezervorului de acumulare, incarcarea pompei ACM.
Posibilitatea de a regla pompa de circulare cu ajutorul termostatului.
Afisarea parametrilor de functionare pe ecranul cazanului.
Regulatorul PROFI PID
Regulatorul ATTACK PROFI PID controleaza:
Rotatiile ventilatorului exhaustor
Pompa de recirculare a circuitului de incalzire
Pompa pentru incarcarea ACM sau pompa pentru incarcarea pufferului ( una singura )
Pornirea cazanului alternativ, automat, in cazul lipsei de combustibil ( lemn ).
Regulatorul ATTACK PROFI PID monitorizeaza:
Temperatura cazanului
Temperatura gazelor evacuate ( a fumului )
Temperatura din boilerul ACM sau temperatura din puffer ( una din ele )
Termostatul de camera si implicit pompa de recirculare.

Panou de comanda

Cazanul este prevazut cu o utilizare facila, care asigura afisarea informatiilor esentiale pe ecran: temperatura cazanului, temperatura fumului sau temperatura in rezervorul de acumulare.

Termostat avarie cu reset _x0013_ pentru protejarea cazanului impotriva supraincalzirii (in cazul in care temperatura depaseste 110 °C, cazanul este deconectat de la reteaua de alimentare cu energie electrica) .
Siguranta _x0013_ protejarea cazanului impotriva supratensiunii.
Comutatorul principal _x0013_ pentru pornirea sau in caz de nevoie oprirea cazanului.
Termostatul pentru gazele evacuate _x0013_ in cazul scaderii temperaturii gazelor evacuate sub
valoarea stabilita, ventilatorul este oprit. ul de comanda al cazanului Attack Profi.
Termostatul pentru cazan _x0013_ serveste la stabilirea temperaturii maxime a apei in cazan.
Termomanometru _x0013_ indica temperatura apei evacuate din cazan si presiunea de lucru.
